Роз’єми N-type, SMA та F: як не помилитися з вибором

Роз’єми — дрібниця, на якій найлегше помилитися при замовленні. Не той тип, не та стать, не той кабель — і комплект не збереться. Коротка шпаргалка, щоб замовити правильно з першого разу.

Три родини роз’ємів

Тип	Опір	Де застосовується
N-type	50 Ом	Основний роз’єм антен, репітерів і товстих кабелів. Різьбовий, надійний, тримає вулицю
SMA	50 Ом	Компактний. Роутери, модеми, дрібні антени, пігтейли
F	75 Ом	Телебачення та супутник. У стільниковому тракті не використовується

Male і female: як не переплутати

Male («тато») має центральний штир, female («мама») — гніздо. Визначають за центральним контактом, а не за різьбою: у деяких типів різьба зовні, у деяких усередині. Якщо на обох боках виявилися однакові — потрібен перехідник:

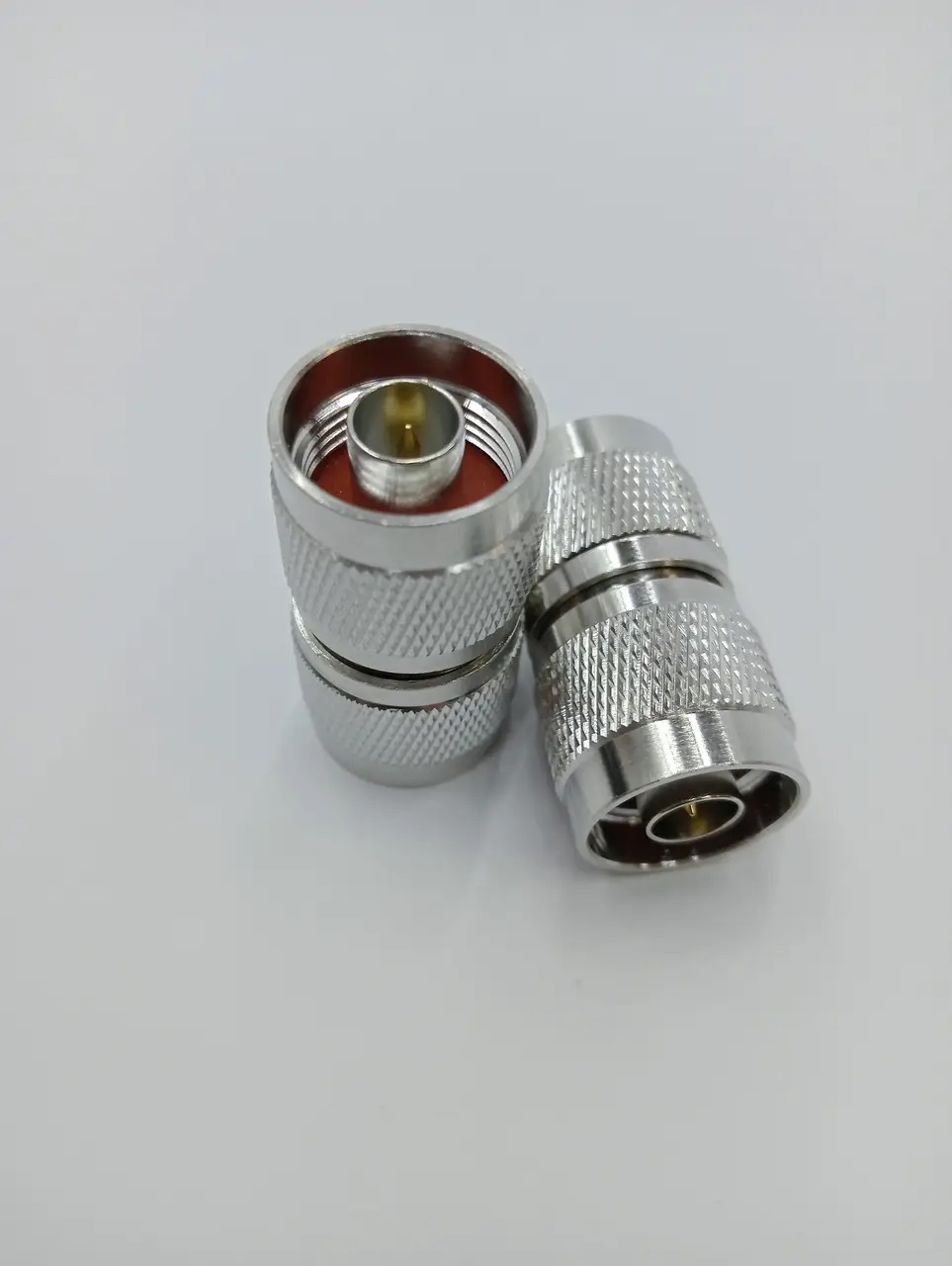

• N male ↔ N male — з’єднати два кабелі з «мамами»;
• N female ↔ N female — з’єднати два кабелі з «татами»;
• кутовий N male – N female 90° — коли кабель треба завернути, а місця немає.

Перехідники між типами

Найпоширеніша ситуація: антена з N-type, а модем або роутер — із SMA. Тоді потрібен перехідник або пігтейл:

• SMA ↔ F — з’єднати обладнання з різними стандартами;
• N-type male – F female — стикувати антену з F-трактом;
• пігтейл N-Type Female – U.FL / IPEX — підключити зовнішню антену до модема з мініатюрним роз’ємом.

Пігтейл — це короткий гнучкий відрізок кабелю з різними роз’ємами на кінцях. Зручний для модемів, де стандартний роз’єм фізично не поміщається.

Обтиск, пайка чи польовий монтаж

• Обтискні — швидко, потрібен обтискний інструмент. N-type male на RG-58, на 5D-FB.
• Паяні — надійніші за умови акуратної роботи. N-female на RG-8, пайка.
• Польового монтажу — збираються викруткою, без інструменту. N-male на RG-8 — коли монтаж на висоті або в полі.

Три правила, щоб не помилитися

1. Роз’єм добирається під конкретний кабель. N-type для RG-58 і N-type для RG-8 — різні деталі: у них різний посадковий діаметр.
2. Перевіряйте стать на обох боках перед замовленням.
3. Не змішуйте 50 і 75 Ом. Механічно F і SMA подекуди стикуються, але електрично це помилка, яка з’їдає сигнал.

Часті запитання

Чи сильно втрачається сигнал на перехіднику?

Якісний перехідник дає частки децибела. Але кожне зайве з’єднання додає втрати, тому не варто будувати ланцюжок із чотирьох адаптерів — краще взяти правильний кабель із потрібними роз’ємами.

Чи потрібна герметизація на вулиці?

Обов’язково. Вода в роз’ємі псує кабель і різко погіршує сигнал. Ізолюйте з’єднання самоспайною стрічкою.
